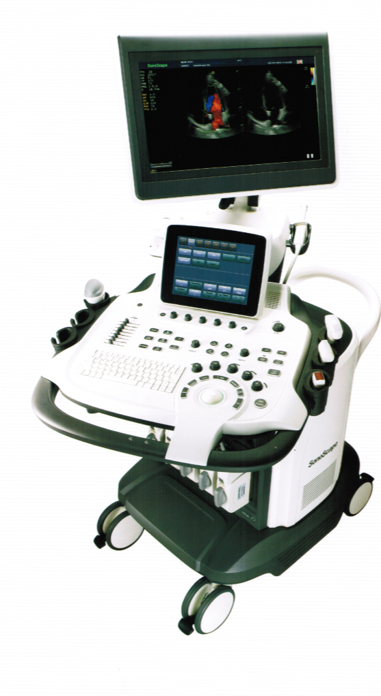

SonoScape S40

Verfügbarkeit: Auf Lager
Lieferzeit : 5-7 Werktage
Artikelnummer
1-191903-0204-012
Preis anfragen
Design und Performance Mobiler Farbdoppler Rollwagen (High-End Gerät) mit 21,5" Monitor und 5 Sondenanschlüssen. 128 phys. Kanäle, 10 Bildebenen, HD Sonden und Sonden der neuesten Generation, voll flexibler, höhenverstellbarer Monitorarm.
E-Mail an einen Freund

Stil und Performance

Das System sieht von außen elegant aus, aber was "unter der Haube" ist, werden Sie am meisten schätzen. Getriggert durch SonoScape State-of-the-art-Ultraschalltechnologie ist das S40 ein Premium-Ultraschallsystem, das eine der besten Technologien zeigt und ein Design, dass durch seine Ergonomie, Präzision und eine außergewöhnliche Bildqualität überzeugt.

Features


  • Hochauflösender 21,5-Zoll LED-Monitor mit breitem Betrachtungswinkel
  • Extrem flexibel verstellbarer Monitorarm (horizontale Drehung 130°, höhenverstellbar 40 cm, Longitudinalverstellung 50 cm, Monitorschwenkung horizontal 90°, Monitorneigung 40°)
  • 10-Zoll Tastbildschirm, Neigungswinkel verstellbar
  • In Höhe und Position verstellbares Bedienpult (vertikal 12 cm, horizontal 120°) mit elektronischer Steuerung
  • 4 Sondenanschlüsse, eine Parkposition, ein zusätzlicher Anschluss für CW-Sonde
  • Zusätzliche Halterung für Endokavitär-Sonde und Gel-Wärmer
  • Umfangreiche Sondenauswahl: Linear, Konvex, Mikro-Konvex, Endokavitär, High-Density Phased Array, Intraoperativ, TEE, Bi-plane, Bleistift, Volumetrisch, Endokavitär 4D und Laparoskopie-Sonde
  • Exzellente Anwendungstechnologie: µ-Scan Stör­pixel­unter­drückung, Compound Imaging, Pulse Inversion Harmonic Imaging, TDI, Stress-Echo, C-Xlasto Elastographie und Contrast Imaging
  • EKG-Funktionalität
  • Vollständige Patientendatenbank und Bildmanagement-Lösungen: DICOM 3.0, AVI / JPG, USB 2.0, HDD und PDF-Bericht
  • Anschluss für Fußschalter
  • Optionaler eingebauter Gelwärmer
  • Einbaufach mit Kaltgerätekabel für Drucker
  • Voll flexible 6 Zoll Doppellaufräder mit Feststellbremse für einen leichten Transport des Rollwagens


Allgemeinärztliche Premium Funktionen

Spatial Compound Imaging

Das räumliche Compound-lmaging nutzt mehrere Sichtlinien für eine optimal Kontrastauflösung, eine Störpixel-Unterdrückung und Kantenerkennung wodurch das SonoScape S40 die ideale Lösung für oberflächennahe und abdominale Aufnahmen mit erhöhter Deutlichkeit und verbesserter Kontinuität der Strukturen ist.

Pulse Inversion Harmonic lmaging

Die harmonischen Signale bleiben ohne Verfälschung der akustischen Information vollständig erhalten, wodurch das S40 Bilder mit optimalen Details und verbesserter Kontrastauflösung wiedergeben kann. Rauschen und Stördaten bei der Sichtbarmachung kleiner Läsionen, Kleiner Teile, Gefäße etc. werden hierdurch weitgehend reduziert.

µ-Scan

Das Prinzip des µ-Scans nutzt Echtzeit-­Bildverarbeitungsalgorithmen, um Rauschen und Störpixel zu beseitigen und die Sichtbarkeit der Gewebegrenzen durch Korrektur von Diskontinuitäten zwischen verschiedenen Bereichen zu verbessen, wodurch eine verbesserte Erkennbarkeit der echten Gewebeinformationen erzielt wird.

Auto-Adaptive Bildverarbeitung

Die auto-adaptive Bildverarbeitung passt die Schallgeschwindigkeit in unterschiedlichen Regionen an, um Auflösung und Kontrast zu verbessern.

Herausragende Kardiovaskulär-Funktionen

Die Erweiterung der Anzahl der physikalischen Kanäle auf 128, speziell angepasste Kardiovaskulär-Schallsonden und professionelle Messmethoden versetzen den S40 in die Lage, rasche und exakte Diagnosen bei kardiovaskulären Anwendungen zu liefern, um für die Patienten die bestmöglichen Therapien sicherzustellen.

Anatomischer M Mode

Die Technik des anatomischen M Modes stellt drei Cursor zur Verfügung, die simultan in jede Richtung und Position gelegt werden können. Der S40 verfügt über die besten Voraussetzungen, den Zeitaufwand pro Patient zu reduzieren und dennoch die diagnostische Präzision aufrecht zu erhalten. Die standardmäßigen kardiologischen Eigenschaften und die Fähigkeit alle Informationen auch in schwer zu beschallenden Situationen aus schwierigen Positionen aufzunehmen bleiben selbstverständlich erhalten.

Stress Echo

Ein Stressecho ist eine gleichzeitige Durchführung von 2-D-Echokardiografie und physischem oder pharmazeutischem Stress. Hierdurch lässt sich erkennen, wie der Herzmuskel auf Stress reagiert. Die Methode wird hauptsächlich verwendet, um koronararterielle Erkrankungen zu diagnostizieren und zu bewerten. Das S40-Stressecho-Paket mit seiner voll-integrierten und leicht programmierbaren Schnittstelle lässt sich an Ihre Bedürfnisse anpassen. Sämtliche Eigenschaften helfen dabei, einen glatten Arbeitsablauf für die Bewertung und Dokumentation von Wandbewegungen zu liefern.

Tissue Doppler lmaging (TDI)

Das SonoScape S40 ist mit einer Tissue Doppler lmaging-Funktion ausgestattet, die Geschwindigkeiten und andere klinische Informationen zu myokardialen Funktionen ermittelt, die es dem Anwender erlauben, die Bewegungen der unterschiedlichen Teile des Herzens des Patienten zu analysieren und zu vergleichen.

Intima-Media Thickness (IMT)

Die automatisierte Messung der Intima-Media-Dicke der Carotis-Arterienwand ist eine weitverbreitete Funktion. Was das S40 allerdings hervorhebt, ist, dass er einen unmittelbaren und exakten Mittel- und Max-Index mit einem einzigen Tastendruck liefert.

Umfangreiche OB/GYN Funktionen

Durch die umfangreiche OB/GYN-Lösung des S40-Systems lassen sich eine überlegene Endovaginaldarstellung und exzellente Fetalabbildungen bei 2D- und 4D-Aufnahmen erzielen.

Echtzeit 3D (4D)

Durch die erhöhte Anzahl physikalischer Kanäle und eine neue Plattform setzt das S40 in Bezug auf Bildqualität und Bildfrequenz neue Maßstäbe innerhalb unserer S-Serie. Dank der hohen Bildfrequenz und der fortschrittlichen Technologien liefert das 4D-Bild des S40 sanfte Fetalbewegungen und eine umfassende 4D-Akquisition mit Daten-Rendering und Nachverarbeitungsfunktionalität. Das S40 ist ein umfassendes Bildsystem, das die anspruchsvollsten Anforderungen von heute erfüllen kann - von tiefen Abdominal­Untersuchungen über vaskuläre Darstellungen bis zu oberflächennahen Strukturen.

C-Xlasto Elastographie

SonoScape hat das S40 mit einer neuen Methode ausgestattet, die den Anwender bei der Beurteilung der Gewebeelastizität unterstützen. Die Unterschiede in der Gewebereaktion werden durch die Elastografie-Algorithmen erkannt und über verschiedene grafische Präsentationen in Echtzeit sichtbar gemacht, die insbesondere bei der Analyse von Brust-, Schilddrüsen und muskuloskeletalen Strukturen hilfreich sind.

Panoramic lmaging

Das S40 liefert Panoramadarstellungen zur einfachen Messung und effizienten Diagnose von voluminösen Organen und Massen und vermittelt so akkurate Informationen zur Position von Läsionen

Trapezoidal-Darstellung

Durch eine Vergrößerung des Bildfeldes um 30% bei der Trapezoidal-Darstellung werden die Scan-Möglichkeiten bei großen Läsionen verbessert.



Technische Daten (inkl. Funktionsübersicht)

PRODUKTNAME SONOSCAPE S40 SONOSCAPE S40 HOSPITAL EDITION
Artikelnummer 1-191903-0204-012 1-191903-0204-112
Ultraschallsystem
Kurzbeschreibung Mobiler Farbdoppler Rollwagen (High-End Gerät) mit 21,5" Monitor und 5 Sondenanschlüssen. 128 phys. Kanäle, 10 Bildebenen, HD Sonden und Sonden der neuesten Generation, voll flexibler, höhenverstellbarer Monitorarm Mobiler Farbdoppler Rollwagen (High-End Gerät) mit 21,5" Monitor und 5 Sondenanschlüssen. 128 phys. Kanäle, 10 Bildebenen, HD Sonden und Sonden der neuesten Generation, voll flexibler, höhenverstellbarer Monitorarm. Diverse Extras
Bild SonoScape S40 SonoScape S40
Multi Beam Processing Technology
Physikalische Kanäle 128 128
Bildebenen 10 10
Hardware
Monitor 21,5" HD LED Wide 21,5" HD LED Wide
Auflösung in px 1.920x1.080 1.920x1.080
Beweglichkeit neigbar (longitudinal), schwenkbar (horizontal), höhenverstellbar (vertikal) neigbar (longitudinal), schwenkbar (horizontal), höhenverstellbar (vertikal)
Bedienpult
Beweglichkeit ausziehbar (longitudinal), schwenkbar (horizontal), elektronisch höhenverstellbar (vertikal) ausziehbar (longitudinal), schwenkbar (horizontal), elektronisch höhenverstellbar (vertikal)
Halterungen für Sondenkabel an der Unterseite (links/rechts)
aufsteckbarer Kabelbaum für Sondenkabel
zusätzlicher Sondenhalter für Endocavitär Sonde
Touchpanel 10" 10"
Keyboard
Touchpanel Keyboard (multilingual; 11 Sprachen)
ausfahrbares Tastatur-Keyboard an der Vorderseite -- --/○
Sondensteckplätze 6 (4 Standard, 1 Parkposition, 1 Stiftsonde) 6 (4 Standard, 1 Parkposition, 1 Stiftsonde)
Sonden
Anzahl kompatibler Sonden 34 34
HD Sonden ja, 256 Elemente ja, 256 Elemente
Frequenzbereich 1-16 MHz 1-16 MHz
Einsatz von 4D Sonden
Einsatz von Linear Sonden
Einsatz von HD Linear Sonden (256 Elemente)
Einsatz von Konvex Sonden
Einsatz von HD Konvex Sonden (192 Elemente)
Einsatz von Konvex Sonden der neuesten Generation (3C-A)
Einsatz von Einkristall Konvex-Sonden -- --
Einsatz von Micro-Konvex Sonden
Einsatz von Bi-planen Sonden
Einsatz von Endocavitär Sonden
Einsatz von Phased Array Sonden
Einsatz von Phased Array Sonden der neuesten Generation (3P1, 5P2, 8P1)
Einsatz von Laparoskopie Sonden
Einsatz von TEE Sonden
Einsatz pädiatrischer TEE Sonden
Anschluss für Stiftsonden
Einsatz von CW Stiftsonden
Einsatz von PW Stiftsonden
Biopsienadelhalter optional sterilisierbare Biopsienadelhalter aus Stahl oder Einweg-Biopsienadelhalter optional sterilisierbare Biopsienadelhalter aus Stahl oder Einweg-Biopsienadelhalter
Weitere Anschlüsse EKG Anschluss, Anschluss für Fußschalter EKG Anschluss, Anschluss für Fußschalter
Integrierter Gelwärmer --
Handgriffe Handgriffe an Vorderseite und Rückseite für den einfachen Transport Handgriffe an Vorderseite und Rückseite für den einfachen Transport
Akku --
Drucker Einbauschacht für S/W Thermodrucker oder Video-Farbdrucker Einbauschacht für S/W Thermodrucker oder Video-Farbdrucker
Laufräder 4x 360°-schwenkbare 6" Doppel-Laufräder mit Feststellbremsen 4x 360°-schwenkbare 6" Doppel-Laufräder mit Feststellbremsen
Datenspeicher
Speichermedien
Festplatten 500 GB 500 GB, optional 1 TB
SSD Datenspeicher -- 500 GB, optional 1 TB
CD/DVD-RW
Blu-Ray-RW --
Anzahl speicherbarer Bilder 200.000 200.000
Cine Speicher
Cine playback (Bilder im B Mode) 1.000 1.000
Cine playback time einstellbar einstellbar
Maximale Bildrate im B Mode (2D) 943 fps 943 fps
Software (multilingual: 8 Sprachen)
Umfangreiche Mess- und Kalkulationssoftware 16 Standardmessungen, 105 Spezialmessungen 16 Standardmessungen, 115 Spezialmessungen
Premium Anwendungstechnologien
Tissue Harmonic Imaging (THI)
Phase Inversion Harmonic Imaging (PHI bzw. PIH)
Lateral Gain Compensation (LGC)
Spatial Compound Imaging (SCI)
Speckle Reduction Imaging (µ-scan)
M-Tuning (autom. 1-Klick Bildoptimierung für 2D, Color und Doppler mode)
Trapezoide Bildgebung
Elastographie Bildgebung (Linear Sonde) (C-Xlasto)
MicroScan
2D Panorama Imaging (Optimierung Gefäßdarstellung in optimaler Breite)
Color Flow Panoramic Imaging
Color 3D -- --
Real Time 3D/4D
Inversion 4D -- --
S-Live
S-Depth
Freehand 3D Imaging
3D µ-scan -- --
Auto Face -- --
3D Measurement -- --
Pelvic Floor Ultrasound -- --
MagiCut/SmartCut
Auto-IMT Messungen (Gefäßwanddicke)
High Pulse Repetition Frequency (HPRF)
Kontrastmittel Bildgebung (Contrast Imaging)
Stress Echo
Cardiovascular Kit TDI/Color M/ECG/Steer M TDI/Color M/ECG/Steer M
Cardiovascular Kit Premium PLUS -- --
OB/GYN Kit Multi Slice View/Oblique View/3D Rendering (S-Live, S-Depth)/MagiCut/SmartCut Multi Slice View/Oblique View/3D Rendering (S-Live, S-Depth)/MagiCut/SmartCut
OB/GYN Kit Premium PLUS -- --
Needle Visualization Enhancement (VIS-Needle)
Standard Messungen B-Mode (2D Mode: 2B & 4B), M-Mode, THI, CFM, PDI (DPI), DPDI (DirPDI, DDPI), PW, CW, 3D, 4D, Triplex, TEI B-Mode (2D Mode: 2B & 4B), M-Mode, THI, CFM, PDI (DPI), DPDI (DirPDI, DDPI), PW, CW, 3D, 4D, Triplex, TEI
Anzeigeformate B, Dual B, Quad B, B + PW, B + CW, B + M, B + Color, Dual B (Flow), B + Color + PW, B + Color + CW, B + Color M, Panoramic imaging, Trapezoidal imaging B, Dual B, Quad B, B + PW, B + CW, B + M, B + Color, Dual B (Flow), B + Color + PW, B + Color + CW, B + Color M, Panoramic imaging, Trapezoidal imaging
Integriertes Patientendaten Management System
Betriebssystem Gentoo Linux Gentoo Linux
Schnittstellen
Daten 5 USB Ports 5 USB Ports
Netzwerk LAN, Print LAN, Print, Wi-Fi
Video VGA OUT, VGA IN, Video OUT (Composite Video), Video IN, 2x S-Video OUT, 2x S-Video IN, RS232, DVI, RGB OUT, RGB IN VGA OUT, VGA IN, Video OUT (Composite Video), Video IN, 2x S-Video OUT, 2x S-Video IN, RS232, DVI, RGB OUT, RGB IN
Audio Audio Audio
Stromversorgung LINE IN, LINE OUT (Kaltgeräte), Potentialausgleich LINE IN, LINE OUT (Kaltgeräte), Potentialausgleich
DICOM 3.0 Support Komplette DICOM Suite (Store, C-Store, Worklist, MMPS, Print, SR, Q/R) Komplette DICOM Suite (Store, C-Store, Worklist, MMPS, Print, SR, Q/R)
Export Formate
Unterstützte Videoformate AVI, WMV AVI, WMV
Unterstützte Bildformate JPG, BMP, TIF JPG, BMP, TIF
Unterstütze Dokumentenformate PDF PDF
Klinische Anwendungsbereiche
Allgemein internistisch
Kardio Vascular
Gynäkologie/Geburtshilfe
Urologie
Veterinärmedizin
Orthopädie
Chirurgie
HNO-Heilkunde
Kinder- und Jugendmedizin
Anästhesie
Empfehlungen
DEGUM erfüllt DEGUM Stufe 3 erfüllt DEGUM Stufe 3
OEGUM empfohlen (Whitelist) empfohlen (Whitelist)
Maße und Gewicht
BxTxH [mm] 684x996x1.516 684x996x1.516
Gewicht [kg] 139 139
Wartung und Instandhaltung
MPG-Klasse II A II A
Wartung alle 6 Monate alle 6 Monate
MTK alle 12 Monate alle 12 Monate
STK alle 12 Monate alle 12 Monate
Wartungs-Check-up
Inspektions- und Wartungsvertrag
Vollservicevertrag
Garantie
Xcelsitas Garantie 2 Jahre 2 Jahre
Garantieverlängerung optional bis zu 5 Jahre optional bis zu 5 Jahre
Ersatzteilverfügbarkeit >10 Jahre >10 Jahre
Legende
   ja
   optional
--  nicht verfügbar

Technisches Datenblatt SonoScape S40
  Technische Spezifikation SonoScape S40 ansehen   Blätterbare Technische Spezifikation im Vollbildmodus


Weitere Informationen

Detaillierte Spezifikation auf Anfrage.
